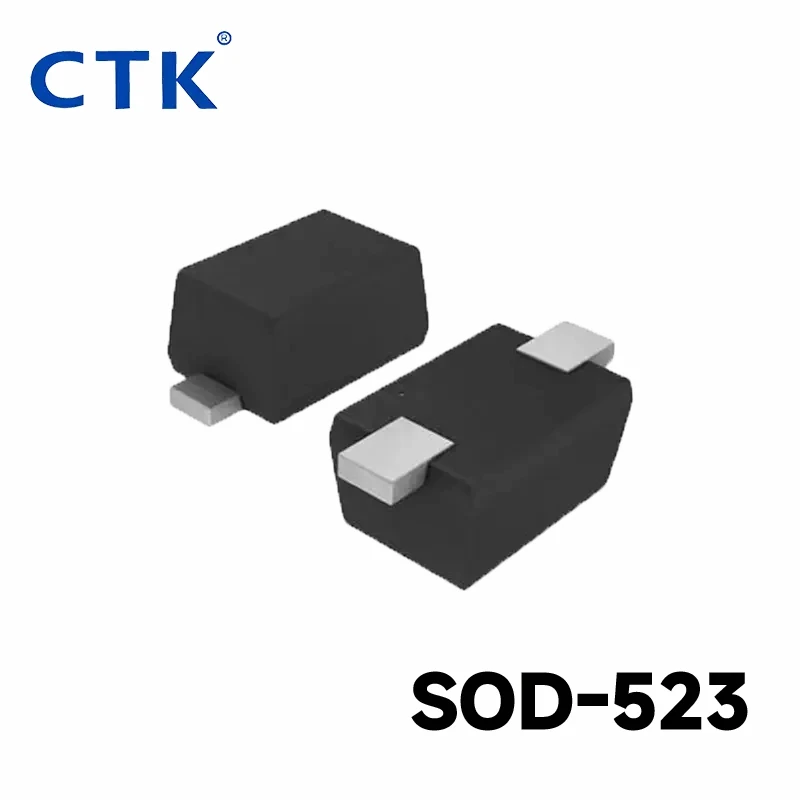

CTK SOD-523 ESD-skyddsdiod - Paketspecifik ESD-skyddsdiodleverantör
Produktbeskrivning
SOD-523 ESD Protection Diode-serien betjänar kunder som behöver lågläckagestandby i applikationer som bärbara enheter, hörsnäckor, IoT-sensorer. SOD-523-paketet presenteras som ett distinkt layoutbeslut snarare än en enkel paketnamnsersättning. Typiska användare inkluderar designers som slåss om varje millimeter PCB-yta. Bekräfta exakta elektriska gränser i databladet innan slutgiltigt godkännande.
| Artikelnummer | VR(V) | IR(uA) | VBR(V) | Ipp(A) | Vc(V) | Parameter | Cj(pF) | Parameter | Parameter | Ppp(W) | VT(V) | Märkning | Paket | MPQ | Anmärkning |
| TESD03D5 | 3.3 | 5 | 4 | 15 | 15 | / | / | 110 | / | 250 | / | D3 | SOD-523 | 3000 | |
| TESD05D5 | 5 | 1 | 6~8 | 10 | 12 | 15 | / | 75 | 100 | 150 | / | 5 f.Kr | SOD-523 | 3000 | |
| TESD07D5 | 7 | 0.1 | 7.5 | 9 | / | 16 | / | 70 | 85 | 120 | / | 7 f.Kr | SOD-523 | 3000 | * |
| TESD12D5 | 12 | 1 | 13.3 | 6 | 21 | 25 | / | 35 | 40 | 120 | / | 12 | SOD-523 | 3000 | * |
| TESD15D5 | 15 | 1 | 16.5 | 5 | 23 | 27 | / | 40 | 50 | 120 | / | 15 | SOD-523 | 3000 | |
| TESD18D5P | 18 | 1 | 20~ | 10 | 28 | 35 | / | 55 | / | 300 | / | 18 | SOD-523 | 3000 | |
| TESD24D5 | 24 | 0.1 | 26.7 | 4 | 42 | 48 | / | 16 | 25 | 200 | / | 24 | SOD-523 | 3000 | |
| TESD36D5 | 36 | 5 | 40 | 1 | / | 55 | / | / | 20 | 120 | / | MP | SOD-523 | 3000 | |
| TESD36D5P | 36 | 1 | 40 | 4 | 58 | 70 | / | 22 | / | 300 | / | MP | SOD-523 | 3000 | |
| TESDB03D5 | 3.3 | 1 | 3.6 | 7 | 9 | 12 | / | 15 | 20 | 80 | / | 3DB | SOD-523 | 3000 | |
| TESDB03BCD5 | 5 | 1 | 5.5 | 5 | / | 15 | / | / | 7 | 75 | / | N | SOD-523 | 3000 | |
| TESDB05D5 | 5 | 0.1 | 5.5~8.5 | 8 | 11 | 13 | / | 15 | 18 | 100 | / | 5XB | SOD-523 | 3000 | * |
| TESDB05BCD5 | 5 | 0.15 | 6~ | 2 | 12.5 | 13.5 | / | 2.5 | 4 | 40 | / | LB | SOD-523 | 3000 | * |
| TESDB05UCD5 | 5 | 1 | 6~ | 1 | / | 13 | / | 0.9 | 1.5 | 20 | / | 5S | SOD-523 | 3000 | * |
| TESDB05D5P | 5 | 1 | 5.5 | 20 | 12 | 18 | / | 33 | 75 | 350 | / | ᴐc | SOD-523 | 3000 | * |
| TESDB12D5 | 12 | 0.1 | 13.3~ | 5 | 22 | 26 | / | 10 | 20 | 100 | / | 12X | SOD-523 | 3000 | |
| TESDB24D5 | 24 | 0.1 | 26.4~ | 3 | 40 | 45 | / | 8 | 15 | 100 | / | 24X | SOD-523 | 3000 |
Funktioner/fördelar
- Paketroll:SOD-523 används här för ultrakompakta paket för konstruktioner där skydd eller omkoppling måste sitta väldigt nära IC-stiftet, vilket ger den här sidan en annan valorsak än närliggande paket.
- Circuit Fit:Stöder gränssnittsskydd i bärbara enheter, öronsnäckor och relaterade enheter där paketets översikt är viktig.
- Urvalskontroll:Granska databladsvärdena för erforderlig spänning, ström, läckage, kapacitans, återhämtning eller termiska gränser innan de släpps.
- Monteringssammanhang:Paketvalet är relevant för placeringstäthet, lödfogsåtkomst, inspektionsmetod och produktionshantering.
- Upphandlingsvärde:CTK kan stödja provverifiering, stabil märkning och grossistförpackningar för upprepad produktion.
- Kvalitetskontroll:Tillverkningskontroller fokuserar på elektrisk konsistens, paketets utseende, lödbarhet och överensstämmelsedokumentation.
Tillförlitlighet och certifiering
CTK granskar SOD-523 ESD Protection Diode som en distinkt SOD-523 produktlinje. Inspektionen omfattar förpackningsmärkning, lödbarhet, visuell kvalitet och slutlig elektrisk skärmning. För val av ESD-skyddsdioder bör kunder jämföra gränssnittsskydd, snabb fastspänning, paketets fotavtryck och termiska eller signalbegränsningar med databladet och applikationskortet. Detta håller ingenjörsgranskning grundad i faktisk användning snarare än generisk produktformulering.
Ansökningar
- Bärbara kläder:SOD-523-konturen är användbar när gränssnittsskydd måste passa det tillgängliga kortområdet.
- Hörlurar:Designers kan placera enheten i enlighet med förpackningsavstånd, routing och termiska behov.
- IoT-sensorer:Lämplig för produkter där snabb fastspänning och repeterbar montering båda är viktiga.
- Miniatyrmoduler:Hjälper inköpsteam att hålla en konsekvent CTK-källa samtidigt som de matchar det fysiska fotavtrycket.
- Kompakta handhållna tillbehör:Ett praktiskt alternativ när kretsen behöver standby med lågt läckage utan att ändra den bredare designarkitekturen.
FAQ
F: Vad skiljer SOD-523 ESD Protection Diode från närliggande CTK-paketsidor?
S: Den största skillnaden är SOD-523-paketrollen: ultrakompakt paket för konstruktioner där skydd eller omkoppling måste sitta väldigt nära IC-stiftet. Det påverkar brädutrymmet, monteringshantering och vilken typ av produkter där enheten är mest bekväm.
F: Vilka applikationer passar vanligtvis den här serien?
S: Det granskas ofta för bärbara enheter, öronsnäckor, IoT-sensorer, miniatyrmoduler, speciellt när ingenjörer behöver gränssnittsskydd med ett paket som matchar layouten.
F: Vad bör kontrolleras innan du beställer prover?
S: Kontrollera databladet för de elektriska gränser som krävs av din design, bekräfta sedan plattlayout, förpackningshöjd, termisk väg och produktionsförpackning.
F: Kan CTK hjälpa till att jämföra det här alternativet med ett annat paket?
A: Ja. CTK kan stödja paketjämförelse, provplanering och diskussion om grossistförsörjning när kunder väljer mellan liknande produktfamiljer.
Om CTK
CTK tillhandahåller diskreta halvledare med fokus på val av paket-nivå, inte bara produkt-familjens sökord. Sidan SOD-523 ESD Protection Diode är nu placerad runt ett ultrakompakt paket för konstruktioner där skydd eller omkoppling måste sitta väldigt nära IC-stiftet, vilket ger ingenjörer och köpare tydligare skäl att välja detta SOD-523-alternativ inom ESD Protection Diode-portföljen.
