Tongke Electronic Co., Ltd. är en av de mest pålitliga tillverkarna och leverantörerna av dfn1006-2l esd-skyddsenheter – ultra-kompakta tv-lösningar för smd-design i Kina. Sälj gärna hållbara dfn1006-2l esd-skyddsenheter i grossistledet – ultrakompakta tv-lösningar för smd-design till salu här från vår fabrik. Alla produkter är av hög kvalitet och lågt pris. För offert, kontakta oss nu.

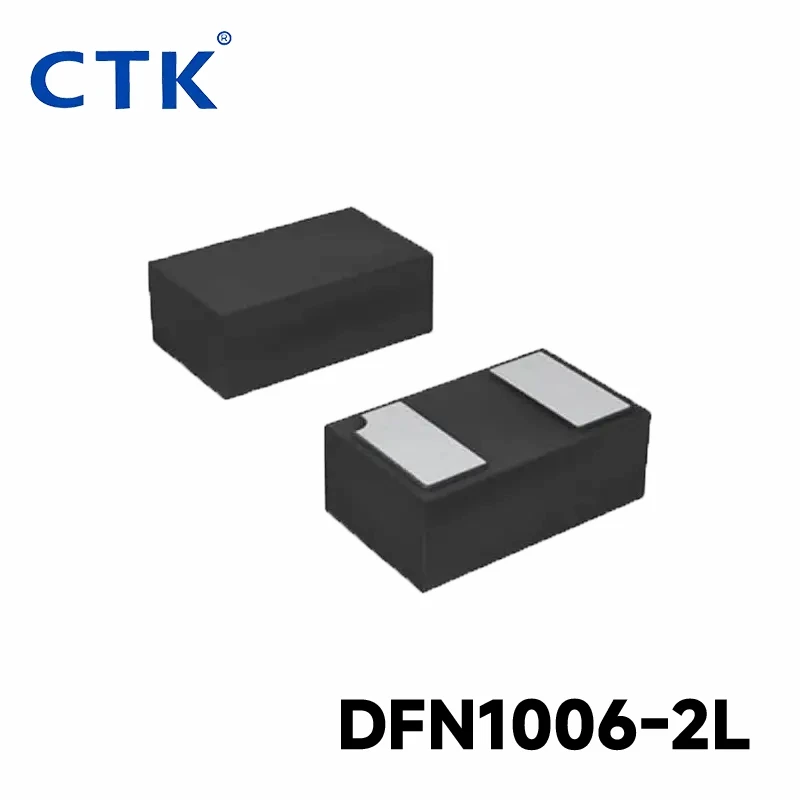

CTK DFN1006-2L ESD-skyddsenheter - Ultra-Compact TVS Solutions for SMD Design - Paketspecifik ESD-skyddsdiodleverantör
Produktbeskrivning
CTK DFN1006-2L ESD-skyddsenheter - Ultra-Compact TVS Solutions for SMD Design är skriven för köpare som jämför ett riktigt DFN1006-2L-paket, inte bara en omdöpt katalogsida. Dess positionering är centrerad på chip-skala två-lead-paket för de snävaste ESD-skyddsplaceringarna, med tonvikt på gränssnittsskydd och praktisk monteringsgenomgång. Typiska användare inkluderar layouttekniker som placerar skydd direkt bredvid miniatyrkontakter. Bekräfta exakta elektriska gränser i databladet innan slutgiltigt godkännande.
| Artikelnummer | VR(V) | IR(uA) | VBR(V) | Ipp(A) | Vc(V) | Parameter | Cj(pF) | Parameter | Parameter | Ppp(W) | VT(V) | Märkning | Paket | MPQ | Anmärkning |
| TESDB2V5DF | 2.5 | 0.05 | 3 | 10 | / | 9 | / | 1.3 | / | 100 | / | artikelnummer, data | DFN1006-2L | 10000 | |
| TESDB03DF | 3.3 | 1 | 3.6 | 7 | 9 | 12 | / | 10 | 20 | 80 | / | 3B | DFN1006-2L | 10000 | * |
| TESDB03DFX | 3.3 | 0.05 | 6~8~ | 14 | 12 | 14 | / | 1.35 | 1.55 | 210 | / | 5S | DFN1006-2L | 10000 | |
| TESDB03BCDF | 3.3 | 1 | 3.7 | 10 | / | 10 | / | 1.6 | 3 | 100 | / | UM | DFN1006-2L | 10000 | |
| TESDB03SCDF | 3.3 | 0.05 | 7~10~ | 4 | 7 | 8.5 | / | 0.35 | 0.5 | 34 | / | 3U | DFN1006-2L | 10000 | * |
| TESDB03SCDFA | 3.3 | 0.1 | 7~10 | 7 | 6 | 7.5 | / | 0.8 | 1 | 53 | / | *Y | DFN1006-2L | 10000 | |
| TESDB03LCDF | 3.3 | 1 | 3.8 | 4 | 16 | / | / | 0.15 | 0.2 | 80 | / | 3F | DFN1006-2L | 10000 | |
| TESDB4V5DF | 4.5 | 1 | 4.7~ | 8 | 9 | 13 | / | 16 | 20 | 80 | / | 4B | DFN1006-2L | 10000 | |
| TESDB4V5DFP | 4.5 | 1 | 4.6~ | 27 | 10 | 11 | / | 80 | 95 | 300 | / | 4G | DFN1006-2L | 10000 | |
| TESDB05DFA | 5 | 0.1 | 5.6~8.5 | 7 | 7.2 | 12 | / | 15 | 18 | 60 | / | PB | DFN1006-2L | 10000 | * |
| TESDB05DFB | 5 | 0.15 | 6~ | 2 | 12.5 | 13.5 | / | 2.5 | 4 | 20 | / | VB | DFN1006-2L | 10000 | * |
| TESDB05DFC | 5 | 0.1 | 5.5 | 5 | 13 | 15.5 | / | 5 | 7 | 100 | / | PB | DFN1006-2L | 10000 | |
| TESDB05DFCS | 5 | 0.5 | 6 | 18 | 8.5 | 9.5 | / | 25 | 30 | 200 | / | H | DFN1006-2L | 10000 | * |
| TESDB05DFP | 5 | 1 | 5.5~ | 20 | 10.5 | 14 | / | / | 80 | 300 | / | VV | DFN1006-2L | 10000 | * |
| TESDB05LCDF | 5 | 1 | 6 | 4.5 | 25 | 30 | / | 0.3 | 0.5 | 100 | / | 5F | DFN1006-2L | 10000 | * |
| TESDB05BCDF | 5 | 1 | 6 | 1 | 8.5 | 12.5 | / | 0.9 | 1.5 | 30 | / | 5T | DFN1006-2L | 10000 | |
| TESDB05BXDF | 5 | 1 | 6 | 8 | 21 | 25 | / | 0.5 | 0.9 | 150 | / | UE | DFN1006-2L | 10000 | |
| TESDB05VCDF | 5 | 0.1 | 6 | 4 | 12.5 | 15 | / | 0.35 | 0.55 | 60 | / | 5T | DFN1006-2L | 10000 | * |
| TESD05DF | 5 | 0.1 | 6~8 | 10 | 12 | 15 | / | 75 | 100 | 150 | / | P5 | DFN1006-2L | 10000 | |
| TESD05DFP | 6.3 | 1 | 5.8~8 | 30 | 13 | 15 | / | 150 | 180 | 350 | / | 5V | DFN1006-2L | 10000 | |
| TESD05UCDF | 5 | 1 | 6 | 4.5 | 13 | 15 | / | 0.5 | 0.65 | 75 | / | UB | DFN1006-2L | 10000 | |
| TESDB07DF | 7 | 0.1 | 7.5 | 8 | 15 | 18 | / | 35 | / | 150 | / | H7C | DFN1006-2L | 10000 | * |
| TESD07DF | 7 | 0.1 | 7.5~9.5 | 9 | / | 16 | / | 70 | 85 | 150 | / | F | DFN1006-2L | 10000 | |
| TESD07DFP | 7 | 0.5 | 7.5~9.5 | 20 | 15.5 | 20 | / | 165 | 200 | 350 | / | S7 | DFN1006-2L | 10000 | |
| TESD09DFP | 9 | 0.1 | 10~12.5 | 18 | 18 | 21 | / | 120 | 150 | 300 | / | 9U | DFN1006-2L | 10000 | |
| TESDB12DF | 12 | 0.2 | 13.3 | 4 | 22 | 26 | / | 11 | / | 150 | / | AF | DFN1006-2L | 10000 | * |
| TESD12DFP | 12 | 0.1 | 13.3~16 | 15 | 21 | 24 | / | 90 | 100 | 350 | / | S12 | DFN1006-2L | 10000 | |
| TESD12DFX | 12 | 0.1 | 13.5~16.5 | 30 | 21 | / | / | 140 | / | 630 | / | 12S | DFN1006-2L | 10000 | |
| TESDB15DF | 15 | 1 | 16.7~ | 9.8 | / | 33 | / | 20 | / | 325 | / | 15 PB | DFN1006-2L | 10000 | |
| TESD15DFP | 15 | 0.1 | 16.5~20 | 15 | 25 | 30 | / | 70 | 90 | 350 | / | S15 | DFN1006-2L | 10000 | |
| TESD15DFX | 15 | 1 | 16~20 | 28 | 29 | 32 | / | 150 | 200 | 900 | / | 15S | DFN1006-2L | 10000 | |
| TESDB18DF | 18 | 0.5 | 19~24 | 5 | 30 | 31 | / | 22 | / | 150 | / | 18D | DFN1006-2L | 10000 | |
| TESDB18LCDFCS | 18 | 0.05 | 18.5~ | 4 | 9 | 10 | / | 0.35 | 0.5 | 40 | / | 8U | DFN1006-2L | 10000 | * |
| TESD20DFX | 20 | 1 | 22~26 | 40 | 30 | 35 | / | 120 | / | 1400 | / | 20S | DFN1006-2L | 10000 | |
| TESDB24DF | 24 | 0.5 | 26.7~32 | 4 | 51 | 60 | / | 12.5 | 15 | 240 | / | DH | DFN1006-2L | 10000 | * |
| TESD24DF | 24 | 0.1 | 26.5~31.5 | 4 | 47 | 55 | / | 17 | 25 | 100 | / | 24 | DFN1006-2L | 10000 | |
| TESDB36DF | 36 | 1 | 40~ | 1 | / | 65 | / | 11 | / | 120 | / | CF | DFN1006-2L | 10000 | |
| TESDB36DFP | 36 | 1 | 40~ | 4 | 64 | 70 | / | 11 | / | 400 | / | CF | DFN1006-2L | 10000 | Motljusskydd |
| TESD36DFP | 36 | 0.1 | 40 | 4 | 60 | 70 | / | 21 | 30 | 300 | / | S36 | DFN1006-2L | 10000 |
Funktioner/fördelar
- Paketroll:DFN1006-2L används här för chip-skala med två avledningar för de tätaste ESD-skyddsplaceringarna, vilket ger denna sida ett annat valskäl än närliggande paket.
- Circuit Fit:Stöder gränssnittsskydd i USB-stift i wearables, kameramoduler och relaterade enheter där paketets översikt är viktig.
- Urvalskontroll:Granska databladsvärdena för erforderlig spänning, ström, läckage, kapacitans, återhämtning eller termiska gränser innan de släpps.
- Monteringssammanhang:Paketvalet är relevant för placeringstäthet, lödfogsåtkomst, inspektionsmetod och produktionshantering.
- Upphandlingsvärde:CTK kan stödja provverifiering, stabil märkning och grossistförpackningar för upprepad produktion.
- Kvalitetskontroll:Tillverkningskontroller fokuserar på elektrisk konsistens, paketets utseende, lödbarhet och överensstämmelsedokumentation.
Tillförlitlighet och certifiering
CTK granskar DFN1006-2L ESD-skyddsenheter - Ultrakompakta TVS-lösningar för SMD-design som en distinkt DFN1006-2L-produktlinje. Inspektionen omfattar förpackningsmärkning, lödbarhet, visuell kvalitet och slutlig elektrisk skärmning. För val av ESD-skyddsdioder bör kunder jämföra gränssnittsskydd, snabb fastspänning, paketets fotavtryck och termiska eller signalbegränsningar med databladet och applikationskortet. Detta håller ingenjörsgranskning grundad i faktisk användning snarare än generisk produktformulering.
Ansökningar
- USB-stift i wearables:DFN1006-2L-konturen är användbar när gränssnittsskydd måste passa det tillgängliga kortområdet.
- Kameramoduler:Designers kan placera enheten i enlighet med förpackningsavstånd, routing och termiska behov.
- Hörlurar:Lämplig för produkter där snabb fastspänning och repeterbar montering båda är viktiga.
- Smarta sensorer:Hjälper inköpsteam att hålla en konsekvent CTK-källa samtidigt som de matchar det fysiska fotavtrycket.
- Ultra-tunna tillbehör:Ett praktiskt alternativ när kretsen behöver standby med lågt läckage utan att ändra den bredare designarkitekturen.
FAQ
F: Vad skiljer DFN1006-2L ESD-skyddsenheter - Ultra-Compact TVS Solutions for SMD Design från närliggande CTK-paketsidor?
S: Den största skillnaden är DFN1006-2L-paketets roll: chip-skala med två avledningar för de tätaste ESD-skyddsplaceringarna. Det påverkar brädutrymmet, monteringshantering och vilken typ av produkter där enheten är mest bekväm.
F: Vilka applikationer passar vanligtvis den här serien?
S: Det granskas ofta för USB-stift i bärbara enheter, kameramoduler, öronsnäckor, smarta sensorer, speciellt när ingenjörer behöver gränssnittsskydd med ett paket som matchar layouten.
F: Vad bör kontrolleras innan du beställer prover?
S: Kontrollera databladet för de elektriska gränser som krävs av din design, bekräfta sedan plattlayout, förpackningshöjd, termisk väg och produktionsförpackning.
F: Kan CTK hjälpa till att jämföra det här alternativet med ett annat paket?
A: Ja. CTK kan stödja paketjämförelse, provplanering och diskussion om grossistförsörjning när kunder väljer mellan liknande produktfamiljer.
Om CTK
CTK tillhandahåller diskreta halvledare med fokus på val av paket-nivå, inte bara produkt-familjens sökord. DFN1006-2L ESD Protection Devices - Ultra-Compact TVS Solutions for SMD Design-sidan är nu placerad runt chip-två-lead-paketet för de tätaste ESD-skyddsplaceringarna, vilket ger ingenjörer och köpare tydligare skäl att välja detta DFN1006-2L Protection-alternativ i DSDN1006-2L-portföljen.
