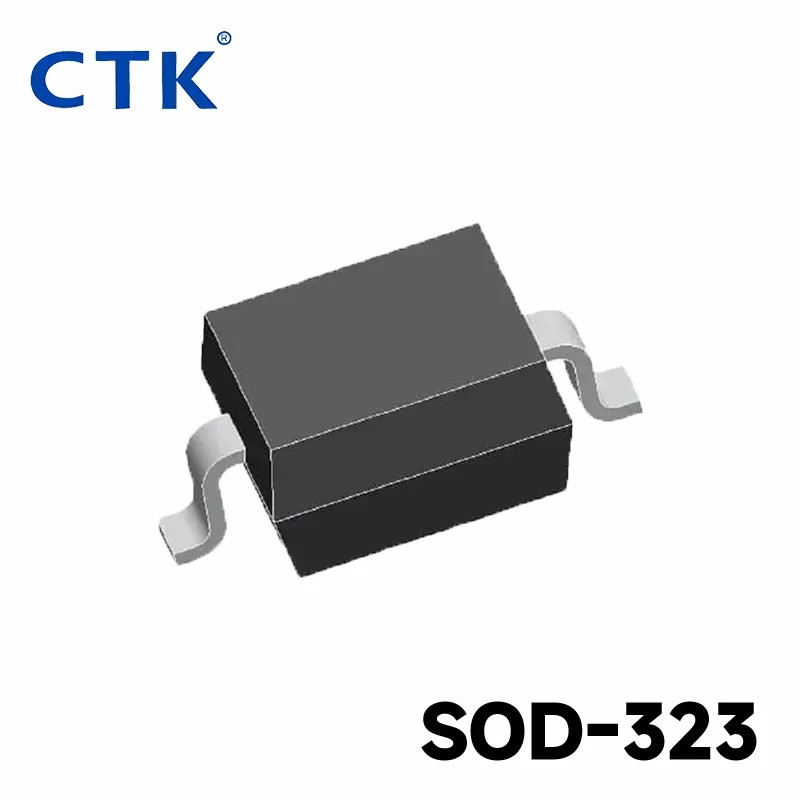

CTK SOD-323 ESD-skyddsdiod - Paketspecifik ESD-skyddsdiodleverantör
Produktbeskrivning
För SOD-323 ESD Protection Diode-serien framhäver CTK designskälet bakom SOD-323-fotavtrycket: balanserat miniatyrpaket som förblir lätt att placera och inspektera i täta signallinjelayouter. Detta gör sidan användbar för ingenjörer som kontrollerar snabb fastspänning, kortbegränsningar och inköpskontinuitet. Typiska användare inkluderar ingenjörer som behöver liten storlek men ändå värdesätter praktisk inspektion och omarbetning. Bekräfta exakta elektriska gränser i databladet innan slutgiltigt godkännande.
| Artikelnummer | VR(V) | IR(uA) | VBR(V) | Ipp(A) | Vc(V) | Parameter | Cj(pF) | Parameter | Parameter | Ppp(W) | VT(V) | Märkning | Paket | MPQ | Anmärkning |
| TESDB05D3 | 5 | 1 | 5.5~ | 35 | 10.5 | 14 | / | / | 80 | 400 | / | 05B | SOD-323 | 3000 | * |
| TESDB18D3 | 18 | 20~ | 10 | / | 35 | / | / | 60 | 320 | / | 18C | SOD-323 | 3000 | ||
| TESD48D3 | 48 | 1 | 53.3~58.9 | 6.5 | 105 | 115 | / | / | 60 | / | / | D48 | SOD-323 | 3000 | |
| TESD05D3U | 5 | 1 | 6 | 110 | 14 | 17 | / | 850 | 1050 | 2000 | / | 5H | SOD-323 | 3000 | * |
| TESD07D3U | 7 | 1 | 7.5 | 100 | 15 | 18 | / | 720 | 900 | 2000 | / | 7H | SOD-323 | 3000 | * |
| TESDB4V5D3U | 4.5 | 1 | 4.7~6.5 | 140 | 16 | 18 | / | 450 | 600 | 2000 | / | D4 | SOD-323 | 3000 | * |
| TESDB05D3U | 5 | 0.1 | 5.3~8 | 145 | / | 16 | / | 400 | 450 | 2400 | / | D5 | SOD-323 | 3000 | * |
| TESD12D3U | 12 | 1 | 13.3 | 70 | 22 | 28 | / | 370 | 450 | 2000 | / | H12 | SOD-323 | 3000 | * |
| TESD15D3U | 15 | 1 | 16~20 | 55 | 27 | 30 | / | 330 | 400 | 2000 | / | H15 | SOD-323 | 3000 | * |
| TESD03D3 | 3.3 | 5 | 4 | 25 | 10 | 15 | / | 200 | 250 | 350 | / | 3 | SOD-323 | 3000 | * |
| TESD05D3 | 5 | 1 | 6 | 22 | 12 | 15 | / | 180 | / | 350 | / | D05 | SOD-323 | 3000 | |
| TESD07D3 | 7 | 0.5 | 7.5~9 | 25 | 15.5 | 20 | / | 165 | 200 | 350 | / | D07 | SOD-323 | 3000 | |
| TESD12D3 | 12 | 0.2 | 13.3~16 | 15 | 21 | 24 | / | 90 | 100 | 350 | / | D12 | SOD-323 | 3000 | |
| TESD15D3 | 15 | 0.2 | 16~19 | 13 | 27 | 30 | / | 75 | 90 | 350 | / | D15 | SOD-323 | 3000 | |
| TESD03D3X | 3.3 | 0.1 | 3.7~ | 30 | / | 12 | / | 60 | 80 | 400 | 03X | SOD-323 | 3000 | ||
| TESDB03D3 | 3.3 | 1 | 3.6~ | 30 | / | 15 | / | 40 | 80 | 400 | / | 03B | SOD-323 | 3000 | * |
| TESD24D3 | 24 | 0.1 | 26.4~32 | 8 | / | 45 | / | 40 | 70 | 350 | / | D24 | SOD-323 | 3000 | |
| TESDB15D3 | 15 | 1 | 16.7~ | 10 | / | 33 | / | 35 | 40 | 400 | / | 15B | SOD-323 | 3000 | * |
| TESD36D3 | 36 | 0.1 | 39~ | 6 | 60 | 65 | / | 35 | 45 | 500 | / | R | SOD-323 | 3000 | |
| TESDB12D3 | 12 | 1 | 13.3 | 12 | / | 33 | / | 30 | 45 | 400 | / | 12C | SOD-323 | 3000 | * |
| TESDB24D3 | 24 | 1 | 26.7 | 8 | / | 50 | / | 30 | 35 | 400 | / | 24B | SOD-323 | 3000 | * |
| TESDB36D3 | 36 | 1 | 40~47.5 | 6 | 60 | 70 | / | 14 | 25 | 400 | / | 2N | SOD-323 | 3000 | * |
| TESDB55D3 | 55 | 0.1 | 57~ | 6 | / | 115 | / | 14 | 25 | 200 | / | 55B | SOD-323 | 3000 | |
| TESDB03BCD3 | 5 | 1 | 5.5 | 5 | 13 | 15 | / | 5 | 7 | 75 | / | 2 | SOD-323 | 3000 | |
| TESDB03CX2 | 3.3 | 0.1 | 3.6~ | 17 | 18 | 20 | / | 1.5 | / | 350 | / | CC | SOD-323 | 3000 | 100 megabit nätverksport |
| TESDB03CX | 3.3 | 0.1 | 3.6~ | 20 | / | 17.5 | / | 1 | 1.5 | 350 | / | CA1 | SOD-323 | 3000 | Gigabit nätverksport |
| TESDB05C | 5 | 1 | 6 | 17 | / | 25 | / | 1 | 1.5 | 400 | / | 5B | SOD-323 | 3000 | * |
| TESDB08C | 8 | 1 | 8.5 | 18 | / | 23 | / | 1 | 1.5 | 350 | / | 8B | SOD-323 | 3000 | * |
| TESDB12C | 12 | 1 | 13.3 | 12 | / | 30 | / | 1 | 1.5 | 350 | / | AB | SOD-323 | 3000 | * |
| TESDB15C | 15 | 1 | 16.7 | 10 | / | 40 | / | 1 | 1.5 | 350 | / | BB | SOD-323 | 3000 | * |
| TESDB24C | 24 | 1 | 26.7~ | 9 | / | 54 | / | 1 | 1.5 | 350 | / | CB | SOD-323 | 3000 | * |
| TESDB36C | 36 | 1 | 40~ | 8 | / | 75 | / | 1 | / | 350 | / | DB | SOD-323 | 3000 | * |
| TESD05C | 5 | 5 | 6 | 15 | 18.3 | / | / | 1 | / | 350 | / | 5C | SOD-323 | 3000 | |
| TESDB03CL | 3.3 | 0.1 | 3.5~ | 10 | / | 15 | / | 0.7 | 1 | 100 | / | CA2 | SOD-323 | 3000 |
Funktioner/fördelar
- Paketroll:SOD-323 används här för balanserade miniatyrpaket som förblir lätta att placera och inspektera i täta signallinjelayouter, vilket ger denna sida ett annat valskäl än närliggande paket.
- Circuit Fit:Stöder gränssnittsskydd i knappgränssnitt, ljudportar och relaterade sammansättningar där paketkonturen är viktig.
- Urvalskontroll:Granska databladsvärdena för erforderlig spänning, ström, läckage, kapacitans, återvinning eller termiska gränser innan de släpps.
- Monteringssammanhang:Paketvalet är relevant för placeringstäthet, lödfogsåtkomst, inspektionsmetod och produktionshantering.
- Upphandlingsvärde:CTK kan stödja provverifiering, stabil märkning och grossistförpackningar för upprepad produktion.
- Kvalitetskontroll:Tillverkningskontroller fokuserar på elektrisk konsistens, paketets utseende, lödbarhet och överensstämmelsedokumentation.
Tillförlitlighet och certifiering
CTK granskar SOD-323 ESD Protection Diode som en distinkt SOD-323 produktlinje. Inspektionen omfattar förpackningsmärkning, lödbarhet, visuell kvalitet och slutlig elektrisk skärmning. För val av ESD-skyddsdioder bör kunder jämföra gränssnittsskydd, snabb fastspänning, paketets fotavtryck och termiska eller signalbegränsningar med databladet och applikationskortet. Detta håller ingenjörsgranskning grundad i faktisk användning snarare än generisk produktformulering.
Ansökningar
- Knappgränssnitt:SOD-323-konturen är användbar när gränssnittsskydd måste passa det tillgängliga kortområdet.
- Ljudportar:Designers kan placera enheten i enlighet med förpackningsavstånd, routing och termiska behov.
- Sensoringångar:Lämplig för produkter där snabb fastspänning och repeterbar montering båda är viktiga.
- Routerkort:Hjälper inköpsteam att hålla en konsekvent CTK-källa samtidigt som de matchar det fysiska fotavtrycket.
- Industripaneler:Ett praktiskt alternativ när kretsen behöver standby med lågt läckage utan att ändra den bredare designarkitekturen.
FAQ
F: Vad skiljer SOD-323 ESD Protection Diode från närliggande CTK-paketsidor?
S: Den största skillnaden är SOD-323-paketrollen: balanserat miniatyrpaket som förblir lätt att placera och inspektera i täta signallinjelayouter. Det påverkar brädutrymmet, monteringshantering och vilken typ av produkter där enheten är mest bekväm.
F: Vilka applikationer passar vanligtvis den här serien?
S: Det granskas ofta för knappgränssnitt, ljudportar, sensoringångar, routerkort, speciellt när ingenjörer behöver gränssnittsskydd med ett paket som matchar layouten.
F: Vad bör kontrolleras innan du beställer prover?
S: Kontrollera databladet för de elektriska gränser som krävs av din design, bekräfta sedan plattlayout, förpackningshöjd, termisk väg och produktionsförpackning.
F: Kan CTK hjälpa till att jämföra det här alternativet med ett annat paket?
A: Ja. CTK kan stödja paketjämförelse, provplanering och diskussion om grossistförsörjning när kunder väljer mellan liknande produktfamiljer.
Om CTK
CTK tillhandahåller diskreta halvledare med fokus på val av paket-nivå, inte bara produkt-familjens sökord. Sidan SOD-323 ESD Protection Diode är nu placerad runt ett balanserat miniatyrpaket som förblir lätt att placera och inspektera i täta signallinjelayouter, vilket ger ingenjörer och köpare tydligare skäl att välja detta SOD-323-alternativ inom ESD Protection Diode-portföljen.
